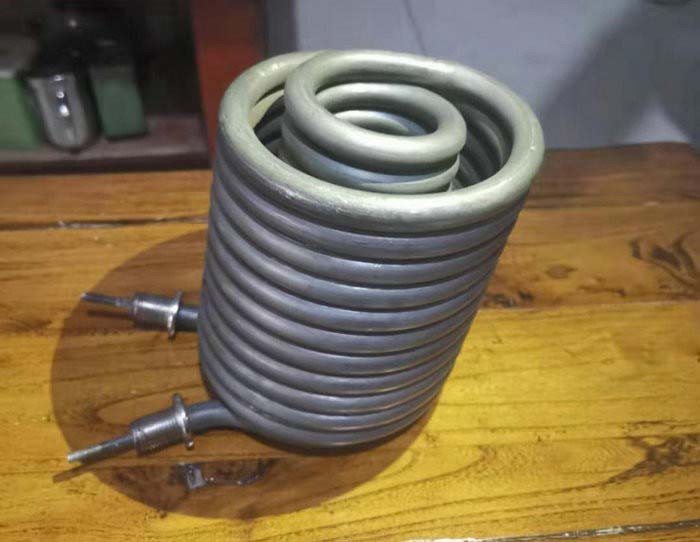

在管道工程、機械制造及航空航天等領域，山東彎管作為關鍵連接部件，其幾何精度直接影響流體輸送效率與結構安全性。橢圓度是衡量彎管質量的核心指標之一，通常要求控制在±3%以內。本文將從工藝原理、設備選型、參數優化及質量檢測四個維度，系統闡述彎管加工中橢圓度的控制方法。

　　一、工藝原理：理解橢圓度形成的根源

　　山東彎管加工的本質是通過外力使管材產生塑性變形，形成預設曲率。在此過程中，管材橫截面受三向應力作用：
　　?1.切向應力?：使管材沿彎曲方向伸長，導致外側材料變薄；
　　?2.徑向應力?：壓縮內側材料，引發壁厚增加；
　　?3.軸向應力?：沿管材長度方向產生拉伸或壓縮。

　　三向應力綜合作用使管材橫截面由圓形變?yōu)榻茩E圓形。若應力分布不均，橢圓度將顯著超標。因此，控制橢圓度的核心在于平衡三向應力，確保管材均勻變形。

　　二、設備選型：匹配加工需求與精度要求

　　1.彎曲設備類型選擇
　　?-冷彎?rùn)C(jī)?：適用于壁厚較薄（≤10mm）的碳鋼管、不銹鋼管，通過液壓或機械驅動彎曲模具實現冷態成型。需配置可調式防皺模與壓緊模，減少內側皺褶與外側塌陷。
　　?-中頻感應加熱彎管機?：用于厚壁管（＞10mm）或高強度合金管，通過局部加熱降低材料屈服強度，配合推彎或拉彎工藝，顯著降低橢圓度。加熱溫度需控制在700-950℃，避免過熱導致晶粒粗化。
　　?-數控彎管機?：集成傳感器與閉環控制系統，可實時調整彎曲速度、壓力及模具位置，適用于小批量、多品種的高精度山東彎管生產，橢圓度控制精度可達±1%。
　　2.模具設計優化
　　?-彎曲模半徑?：應大于彎管彎曲半徑（通常為管徑的3-5倍），避免過度拉伸導致截面變形。例如，DN100鋼管的彎曲半徑為300mm。
　　?-防皺模結構?：采用分段式防皺模，其間隙應比管材壁厚大0.1-0.2mm，既能防止內側起皺，又能減少摩擦阻力。

　　?-壓緊模壓力?：通過液壓系統調節，壓力值需根據管材材質與壁厚設定，一般碳鋼管為5-15MPa，不銹鋼管為8-20MPa。

　　三、參數優化：準確調控加工過程

　　1.彎曲速度控制
　　彎曲速度過快會導致材料流動不充分，局部應力集中；過慢則可能因摩擦生熱引發材料性能變化。建議根據山東彎管直徑與壁厚設定速度范圍：
　　-小直徑管（DN≤50mm）：0.5-1.5m/min；
　　-大直徑管（DN＞50mm）：0.2-0.8m/min。
　　2.潤滑方式選擇
　　采用石墨潤滑劑或水基潤滑液，降低模具與管材間的摩擦系數（μ≤0.1）。潤滑需均勻覆蓋管材表面，尤其彎曲段內側與外側，避免局部干摩擦導致橢圓度變大。
　　3.輔助工藝應用
　　?-芯棒插入?：對于薄壁管（壁厚/直徑＜0.06），需在管內插入彈性芯棒（如聚氨酯芯棒），支撐管壁防止塌陷。芯棒直徑應比管材內徑小0.5-1mm。

　　?-反向壓力補償?：在彎曲段外側施加反向壓力（通常為彎曲力的10%-20%），平衡切向應力，減少外側拉伸變形。

　　四、質量檢測：閉環控制確保精度

　　1.在線檢測技術
　　?-激光輪廓儀?：通過激光掃描管材橫截面，實時計算橢圓度，檢測精度達±0.05mm。
　　?-應變片傳感器?：粘貼于管材表面，監測彎曲過程中的應力變化，反饋調節彎曲參數。
　　2.離線檢測標準
　　依據GB/T 3091-2015《低壓流體輸送用焊接鋼管》及ASME B36.10M《焊接和無縫鋼管》標準，采用三點法或四點法測量橢圓度：
　　-將山東彎管水平放置于V型鐵上；
　　-用千分尺測量橫截面大直徑（Dmax）與小直徑（Dmin）；
　　-計算橢圓度=（Dmax-Dmin）/公稱直徑×100%。
　　3.數據追溯與改進
　　建立加工數據檔案，記錄每批次山東彎管的材質、規格、參數及檢測結果。通過統計分析識別橢圓度超標規律，針對性優化工藝。例如，若某批次彎管外側橢圓度偏大，可適當降低彎曲速度或增加反向壓力。
　　山東彎管加工中的橢圓度控制是涉及設備、工藝、檢測的系統工程。通過科學選型彎曲設備、優化模具設計、準確調控加工參數及實施閉環質量檢測，可將橢圓度穩定控制在行業標準范圍內。隨著智能制造技術的發展，集成傳感器、大數據與AI算法的智能彎管機正成為趨勢，其自適應調節功能將進一步提升彎管加工精度，為特殊裝備制造提供更可靠的管道連接解決方案。
